中継端子（Sタイプ）
電子部品
電子部品

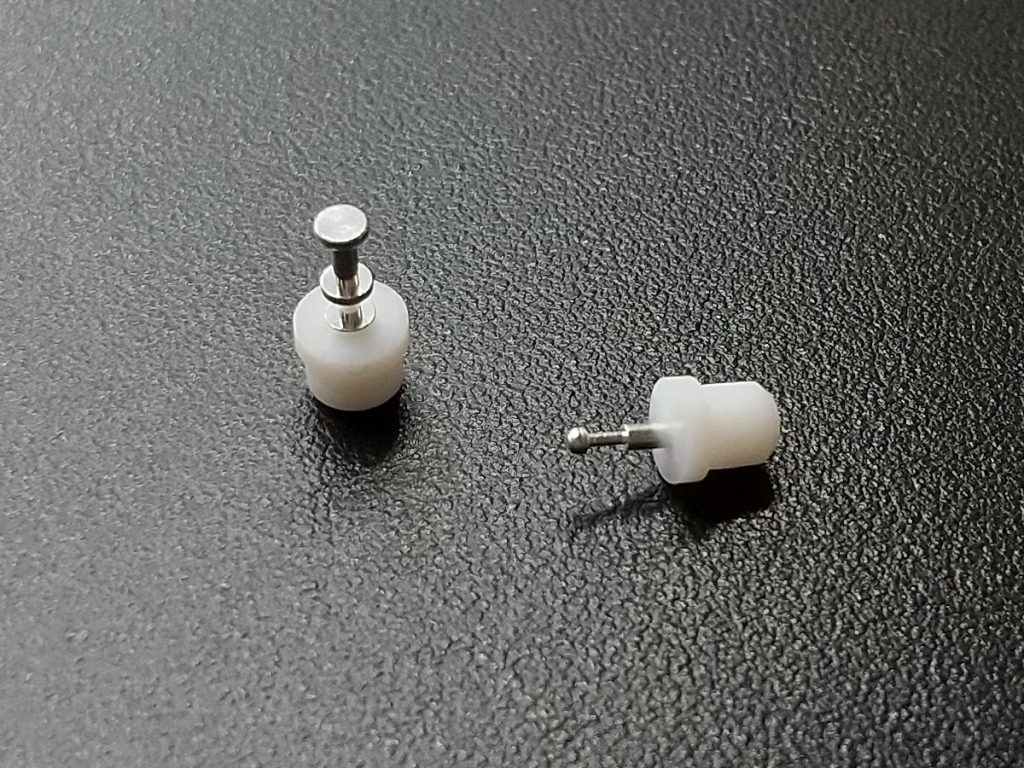

フッ素樹脂の、卓越した電気的特性を活かした中継端子
高周波損失および誘電率が、広い周波数範囲にわたり一定で値が低く、温度変化に対しても安定しています。- ・材質：
- PTFE
特徴
・高周波特性に優れています。
・表面抵抗が大きく撥水性に優れています。
・耐候性がよく経時変化しません。
・広い温度帯で使用できます。（-90～260℃）
・吸水性がありません。
・耐衝撃性に優れ、強靭な機械的強度を持っています。
・化学的に安定しているため、油・溶剤に侵されません。
取付方法
(1) 取付は取付板に垂直に圧入することで簡単に固定することができます。（図1）
(2) 取付板の厚みは最低0.5mmが限度です。
(3) 取付穴は端子の打込部寸法より-0.1～0.2程度にしてください。（図2）
製品リスト
| 品番 | 材質：樹脂 | 材質：端子 材質：めっき |
静電容量 C(pF） |
公称定格 RMS 50Hz |
フラッシュオーバー電圧 RMS 50Hz |
| ST-32-79 | PTFE | 黄銅 銀めっき |
0.5 | 1000 | 3000 |
| ST-44-108 | PTFE | 黄銅 銀めっき |
0.5 | 1700 | 4050 |
| ST-44-89 | PTFE | 黄銅 銀めっき |
0.5 | 1000 | 3000 |
| ST-44-89B | PTFE | 黄銅 銀めっき |
0.4 | 1000 | 2800 |
| ST-44-95 | PTFE | 黄銅 銀めっき |
0.5 | 1000 | 3000 |
| ST-45-117 | PTFE | 黄銅 銀めっき |
0.5 | 1000 | 3000 |
| ST-45-90B | PTFE | 黄銅 銀めっき |
0.4 | 1000 | 3000 |
| ST-48-13 | PTFE | 黄銅 銀めっき |
0.4 | 2500 | 6000 |
| ST-48-148 | PTFE | 黄銅 銀めっき |
0.3 | 4500 | 8500 |
| ST-48-164 | PTFE | 黄銅 銀めっき |
0.2 | 5000 | 10000 |
| ST-50-120 | PTFE | 黄銅 銀めっき |
0.3 | 4000 | 8800 |
| STN-3-7 | PTFE | 黄銅 銀めっき |
0.4 | 1000 | 3000 |
| STN-4-8 | PTFE | 黄銅 銀めっき |
0.4 | 1000 | 3000 |
