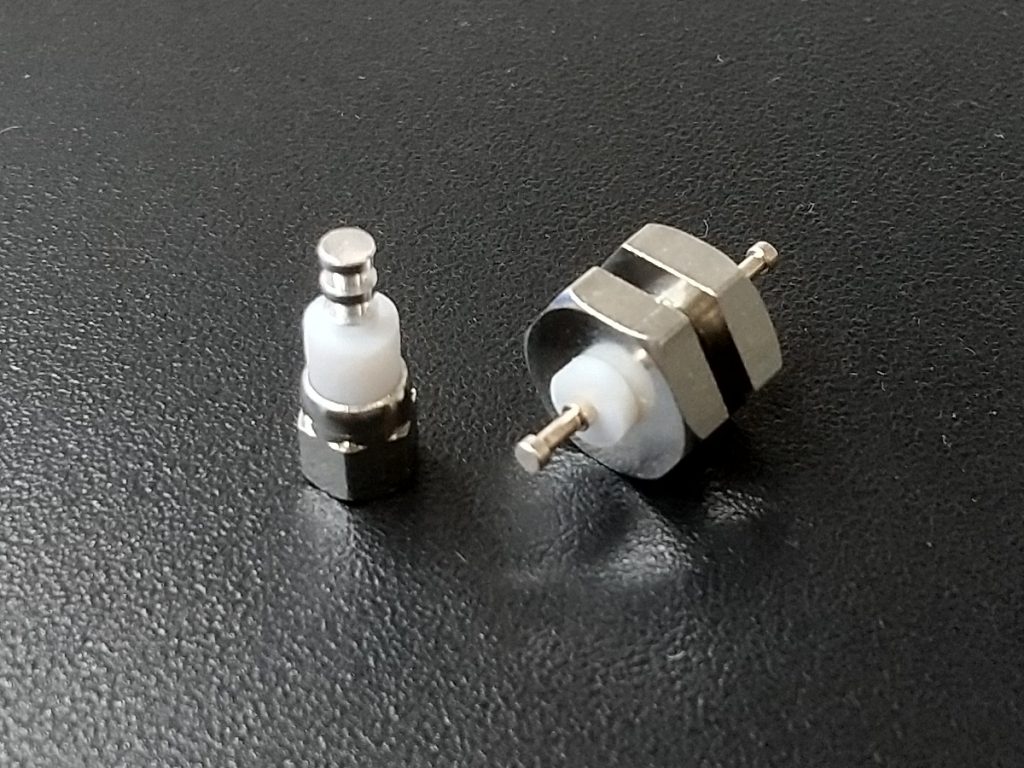

中継端子(Pタイプ)

電子部品 電子部品

フッ素樹脂の、卓越した電気的特性を活かした中継端子

高周波損失および誘電率が、広い周波数範囲にわたり一定で値が低く、温度変化に対しても安定しています。
・材質:
PTFE
製品に関するお問い合わせ

特徴

・高周波特性に優れています。
・表面抵抗が大きく撥水性に優れています。
・耐候性がよく経時変化しません。
・広い温度帯で使用できます。(-90~260℃)
・吸水性がありません。
・耐衝撃性に優れ、強靭な機械的強度を持っています。
・化学的に安定しているため、油・溶剤に侵されません。

取付方法

(1) 取付は取付板に垂直に圧入することで、簡単に固定することができます。(図1)
図1
(2) 取付板の厚みは最低0.5mmが限度です。
(3) 取付穴は端子の打込部寸法より、-0.1~0.2程度にしてください。(図2)
図2

製品リスト

品番 材質:絶縁体 材質:端子
材質:メッキ
静電容量
C(pF)
公称定格
RMS 50Hz
フラッシュオーバー電圧
RMS 50Hz
PF-2-107 PTFE 黄銅
銀メッキ
0.5 1000 2000
PF-5-175 PTFE 黄銅
銀メッキ
1.6 1200 2300
PF-7-175 PTFE 黄銅
銀メッキ
1.7 1200 2300
PSN-105 PTFE 黄銅
銀メッキ
0.4 1500 3500
PSN-13 PTFE 黄銅
銀メッキ
0.4 2000 4500
PSN-145 PTFE 黄銅
銀メッキ
0.3 2000 4500
PSN-18 PTFE 黄銅
銀メッキ
0.3 2500 5500
PSNS-157 PTFE 黄銅
銀メッキ
0.2 2500 5500
PSNS-185 PTFE 黄銅
銀メッキ
0.4 2000 4500
PSNS-202 PTFE 黄銅
銀メッキ
0.4 2200 5000
PSNS-26 PTFE 黄銅
銀メッキ
0.4 2500 5700
